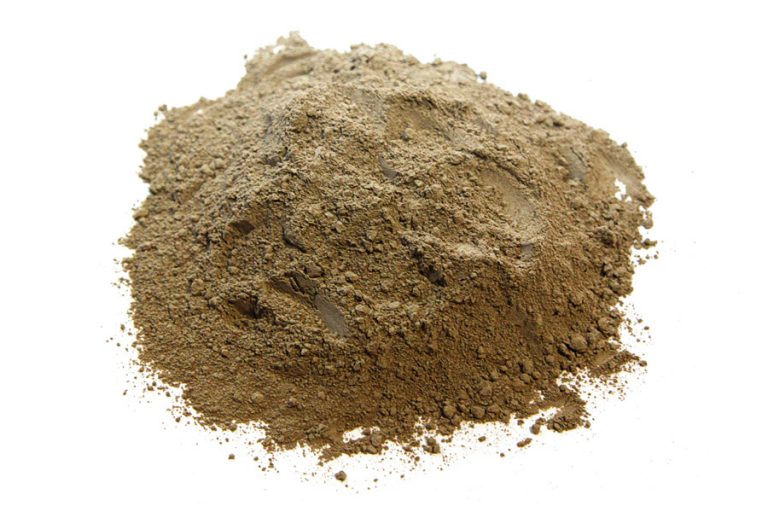

Мертели огнеупорные алюмосиликатные марок МШ-28, МШ-31, МШ-36, МШ-39, МШ-42, ММКР-45, ММЛ-62, ММК-72, ММК-77, ММК-85

Мертели шамотные представляют собой измельчённые смеси огнеупорных отощающих и связующих материалов. Состав мертеля — огнеупорная глина и шамот (молотый огнеупорный кирпич).

Термин «мертель» произошёл от (нем. Mörtel, лат. Mortarium) — известковый раствор или известь.

Швы, выполненные раствором на основе мертелей, выдерживают температуру выше 1700 °C. Обычно такой раствор – это четырёхкомпонентная смесь разных веществ, которая, кроме основы, воды и пластификатора содержит и различные добавки, улучшающие связывающие свойства.

Мертели огнеупорные алюмосиликатные марок МШ-28, МШ-31, МШ-36, МШ-39, МШ-42, ММКР-45, ММЛ-62, ММК-72, ММК-77, ММК-85

Оформить заказ или получить консультацию специалиста вы можете по телефонам +7 (4872) 70-79-90, +7 (903) 840-58-00 или заполнить форму заявки.

loading trigger...

Применение мертеля

Мертели применяют для кладки футеровки при строительстве и ремонте различного вида промышленных печей, в том числе применяемых в стекольной промышленности и туннельных печей для производства фарфора, грубой керамики и стеновых керамических материалов. Используют их также и при футеровке ковшей и рекуператоров. Шамотно-глинозёмистые и шамотные мертели наряду с обычными, применяют при кладке доменных печей и воздухонагревателей.

Мертели полукислые и шамотные:

Наименование показателя	Норма для марки
	ГОСТ 6137-2015
	МШ-28	МШ-31	МШ-36	МШ-39	МШ-42
Массовая доля, %, Al₂O₃, не менее Fe₂O₃, не более	28 –	31 –	36 2,5	39 2,5	42 2,5
Потери массы при прокаливании	1,3-3,0	1,8-3,2	1,3-3,0	1,3-3,0	1,3-3,0
Огнеупорность, °С, не ниже	1650	1690	1730	1730	1730
Массовая доля влаги, %, не более	5	5	5	5	5
Зерновой состав: проход через сетку, %, не менее №2 №1 №05 №009	100 – 60-94 –	– 100 95 60-85	– 100 95 60-90	– 100 95 60-90	– 100 95 60-90

Мертели муллитокремнеземистые, муллитовые и муллитокорундовые:

Наименование показателя	Норма для марки
	ГОСТ 6137-2015
	ММКР-45	ММЛ-62	ММК-72	ММК-77	ММК-85
Массовая доля, %, Al₂O₃, не менее Fe₂O₃, не более	45 2,5	62 1,5	72 1,5	77 1,6	85 0,9
Потери массы при прокаливании	1,3-3,2	1,5-3,0	1,6-3,0	1,6-3,0	1,2-1,9
Огнеупорность, °С, не ниже	1730	1730	1730	—	—
Массовая доля влаги, %, не более	5	5	5	3	2
Зерновой состав: проход через сетку, %, не менее №05 не менее №009	95 60-90	100 70	100 70	100 70	100 70

Состав и требования к качеству

При пластификации водозатворение шамотных растворов снижается с 50 до 25 % от веса сухой смеси, что уменьшает расход воды при проведении строительных или ремонтных работ. С применением пластификаторов после обжига значительно снижается пористость материалов и возрастает предел прочности при сдвиге.

ГОСТ 6137-2015 регламентирует выпуск как пластифицированных, так и непластифицированных (по согласованию с потребителем) мертелей.

Растворы, приготовленные на базе мертелей должны быть: в достаточной степени огнеупорными, хорошо заполнять все неровности на кирпичах, медленно отдавать последним влагу. А в итоге — давать тонкие швы.

Качественные связующие растворы после обжига обладают следующими качествами: они малопористые, малогазопроницаемые, прочны и должны хорошо свариться с кирпичами. Объёмные изменения раствора и кирпича в службе не должны слишком разниться.

По своей химико-минералогической природе мертели и растворы должны быть близки с природой связываемых ими огнеупоров.

Упаковка:

Биг-бэг по 850кг

полипропиленовый мешок по 20кг. (50 мешков на поддоне)

Пользовательское соглашение

тех. поддержка:
